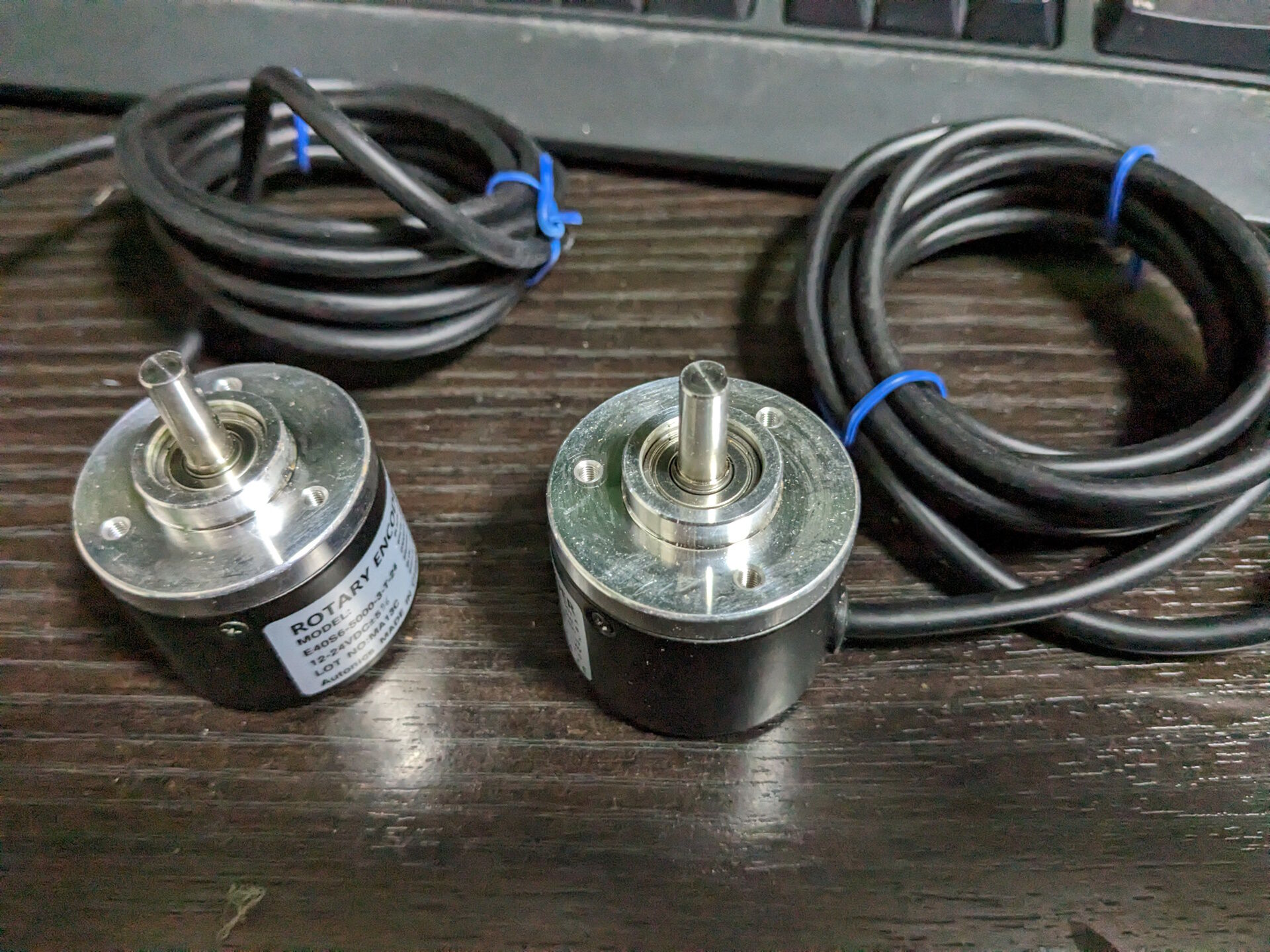

先日ロータリーエンコーダが中国から届きました。今使っているミニロータリーエンコーダが、変なパルスを出したりして精度が良くないので、その代わりのものです。


早速コレをNindiちゃんに取り付けます。が、これまで使っていたエンコーダは電源電圧が3.3v。今回のは12V。エンコーダに12Vを送る線を追加し、かつ信号のレベルを12Vから3.3Vに変換してやる必要があります。

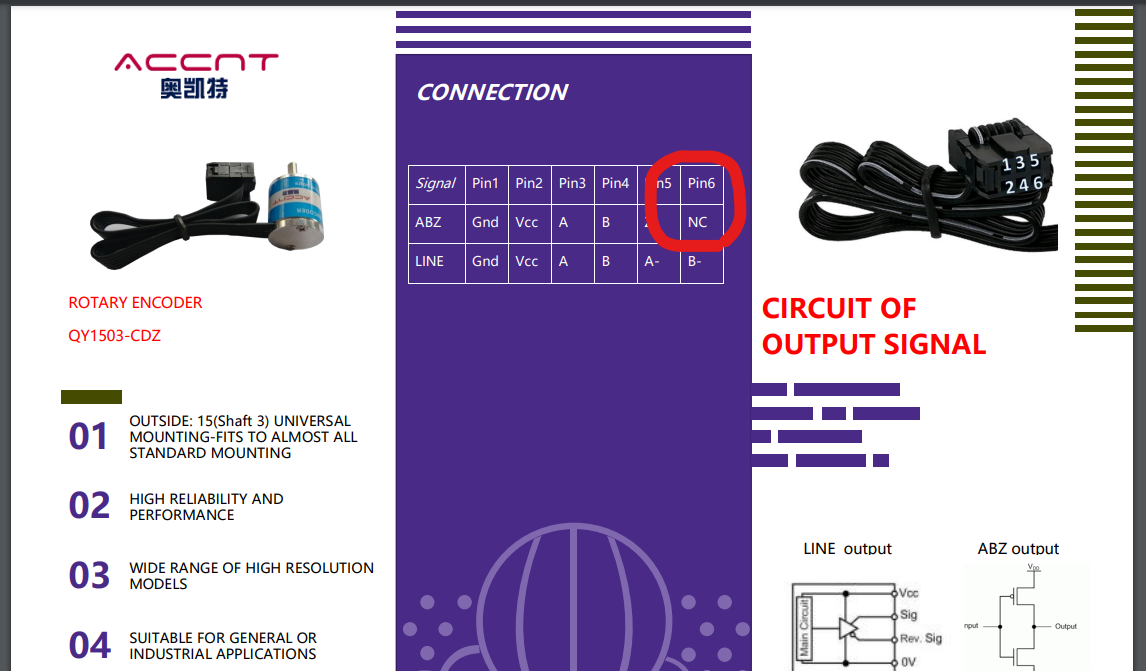

これまで使っていたエンコーダのコネクタは6pin。運のいいことにその内の1本はNCなので、ここに12Vを入れてやって、エンコーダ側でレベル変換することにします。


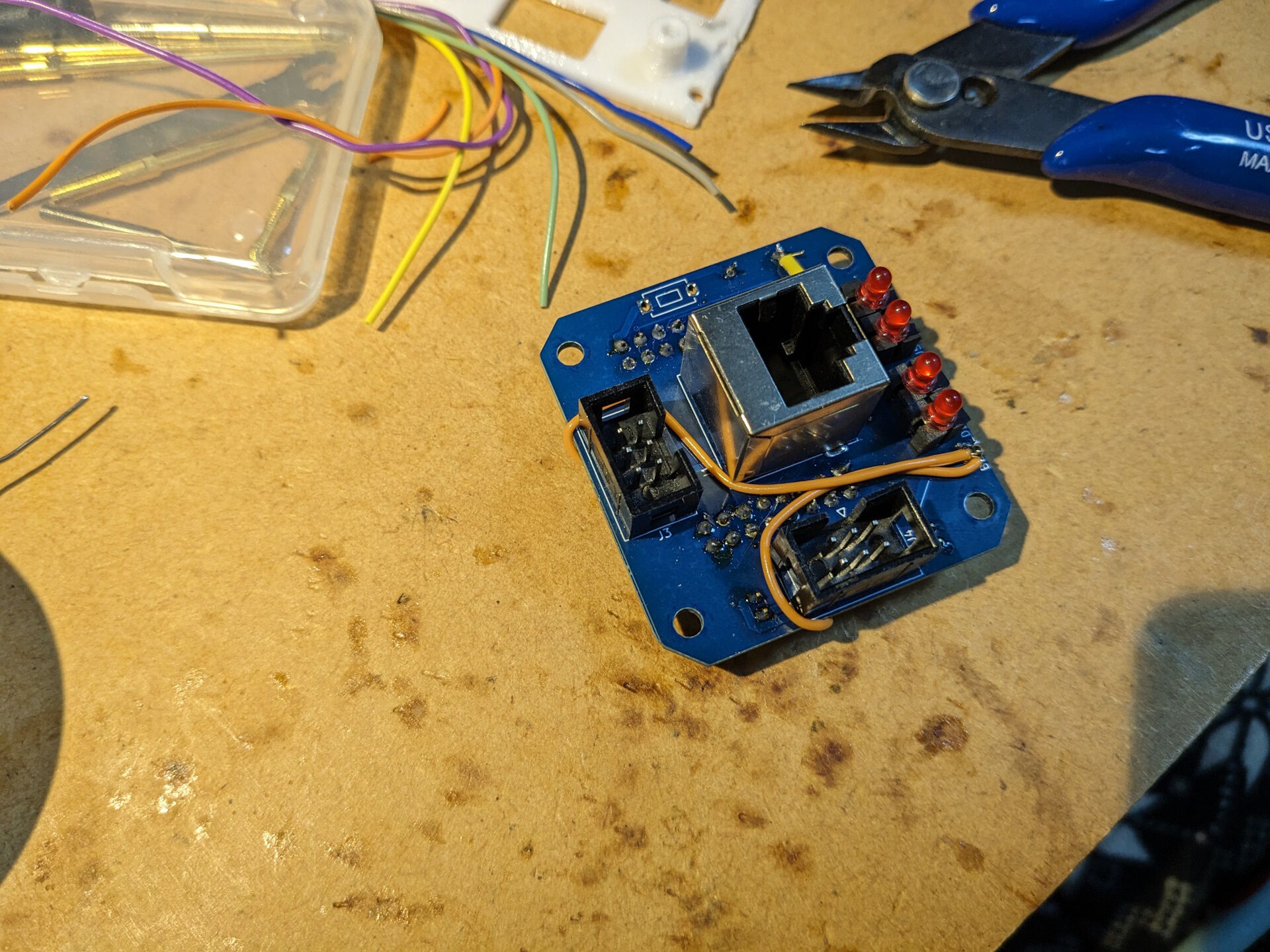

赤道儀側のIF基板に、モータ駆動用の12Vをエンコーダにも送るように配線を追加。レベル変換をエンコーダ側で行うので、配線の変更は最小限です。

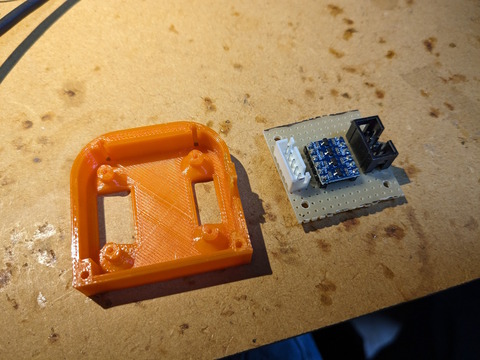

レベル変換基板を作って、


3Dプリンタで作ったエンコーダケースに入れます。うーん、これの他に後3つ(赤緯用と、GPDの赤経・赤緯用)作るので、プリント基板を注文しても良かったか。

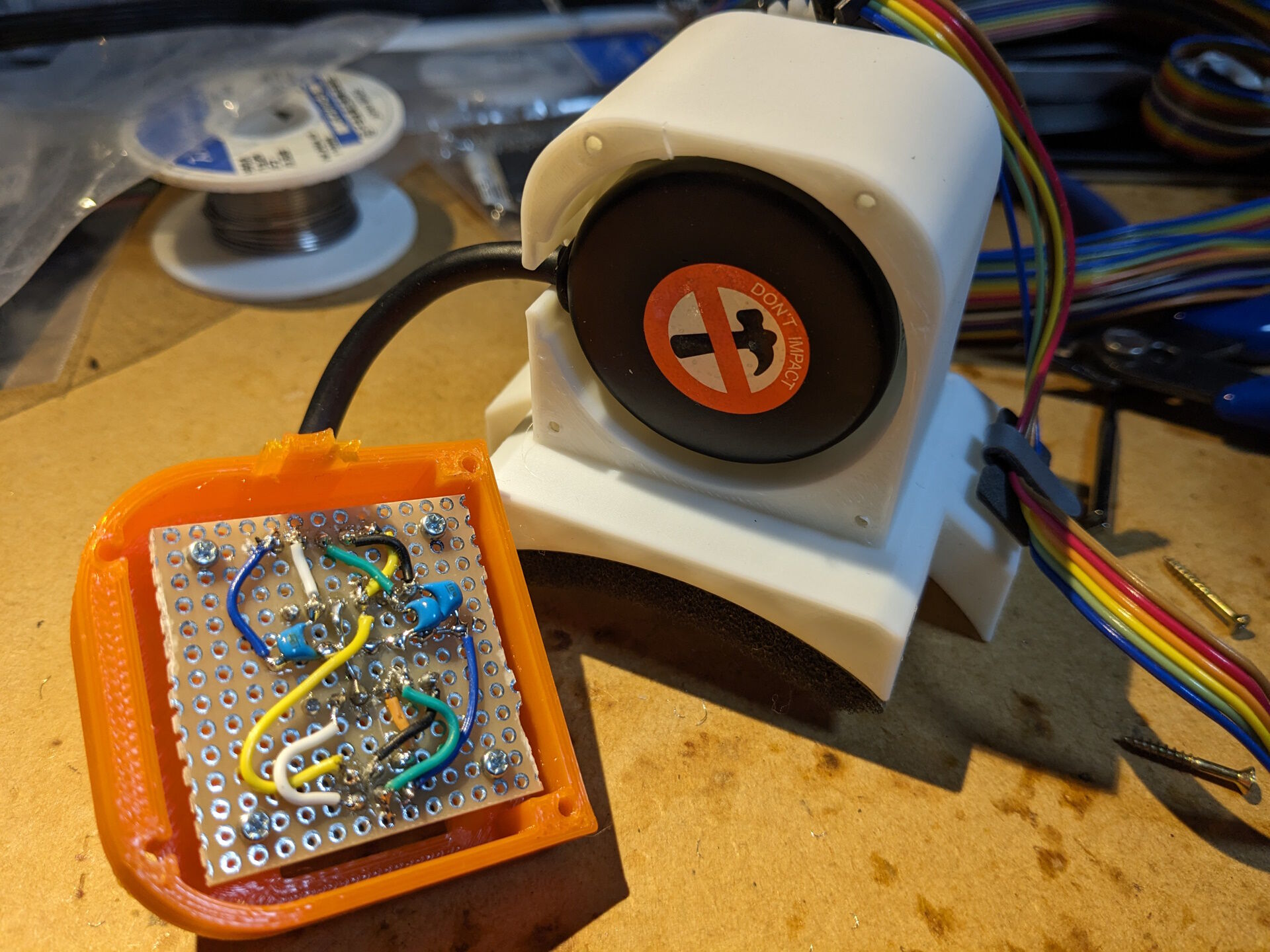

基板に青いコンデンサがいくつか付いていますが、これはエンコーダの信号がアンダーシュートするのを消すため。まずはコンデンサなし。



0.1uFのコンデンサを入れるときれいに消えました。ちょっと信号がなまってきているので、もう少しコンデンサの容量を下げてみます。

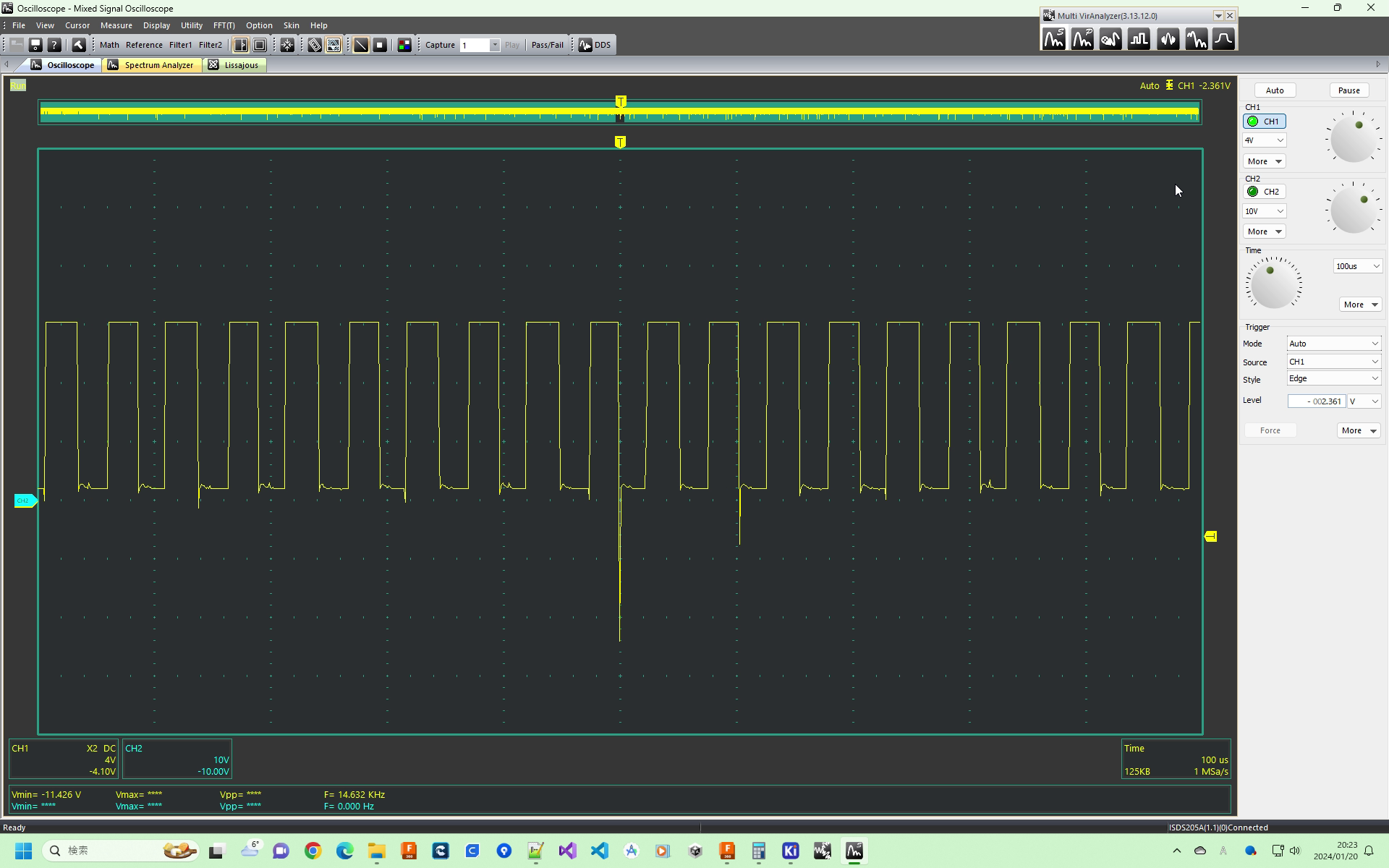

0.01uFだと逆にアンダーシュートが残っています。



0.01uFと0.1uFの間あたりに良い容量がありそうですが、そんなコンデンサは持っていないので、今回は0.1uFを選んでいます。

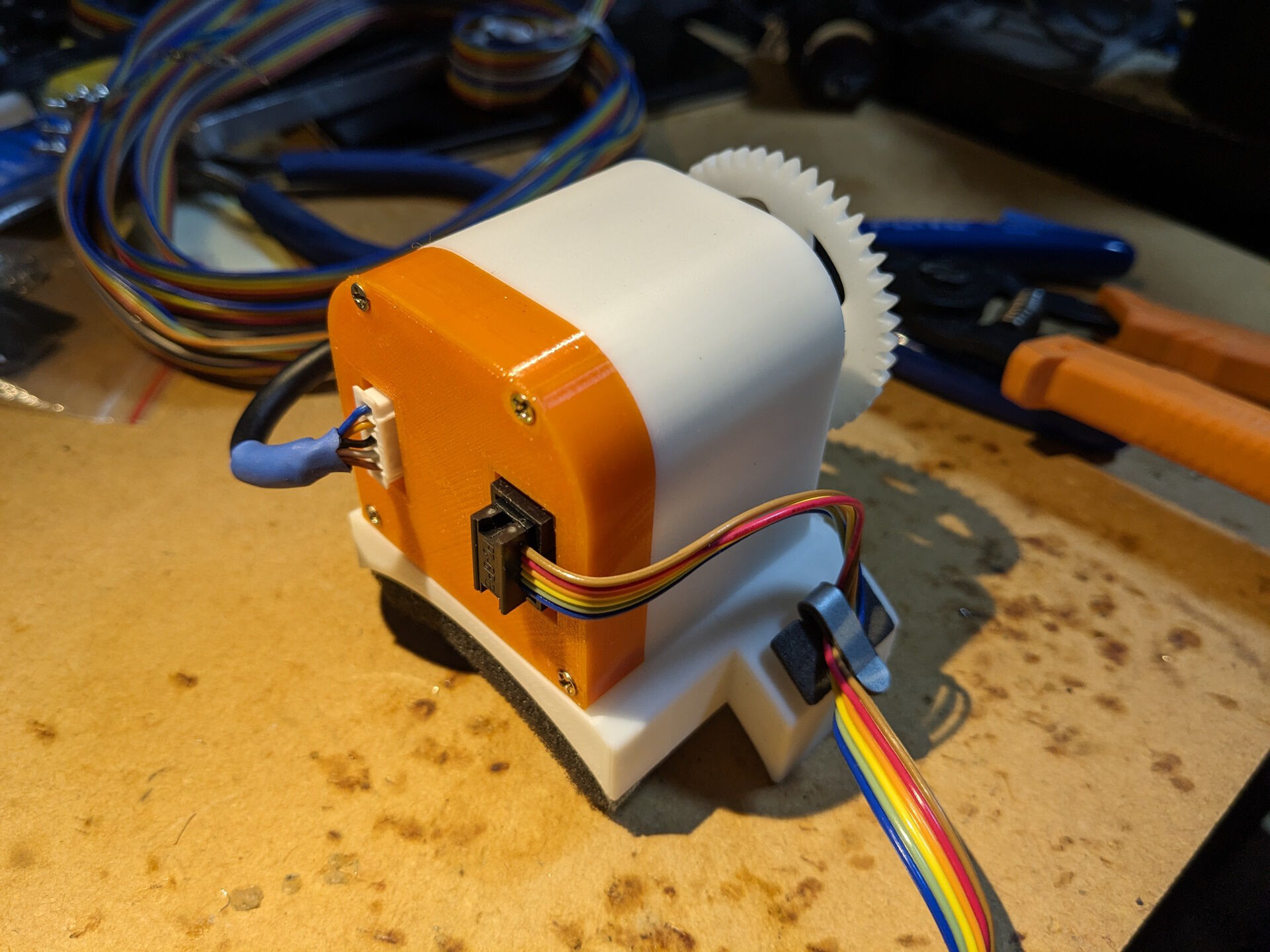

で、基板を取り付けた蓋をエンコーダケースに取り付け。綺麗にまとまりました。

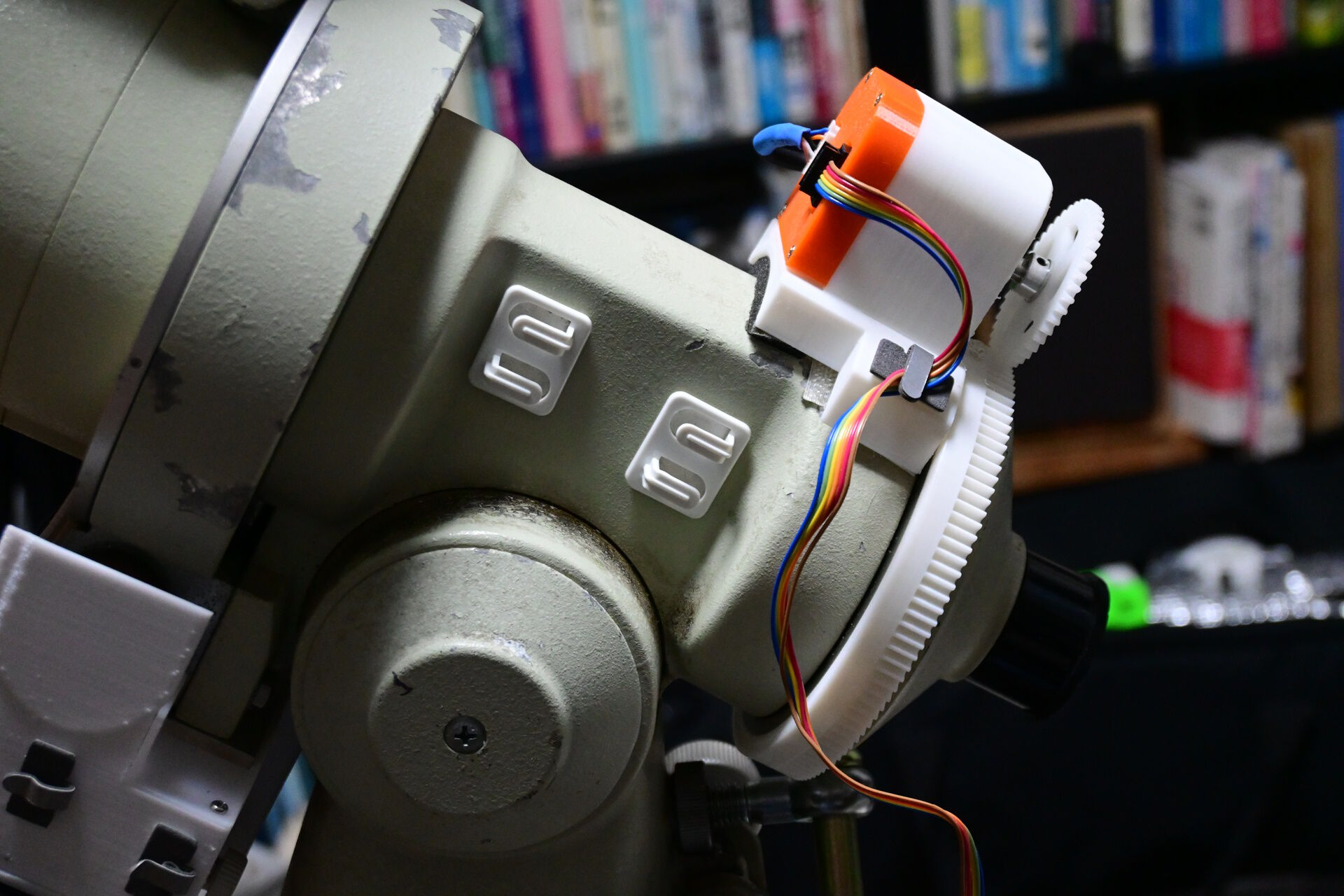

赤道儀に取り付けてみます。固定も問題なさそう。


動かしてみると、ちゃんと動きました。

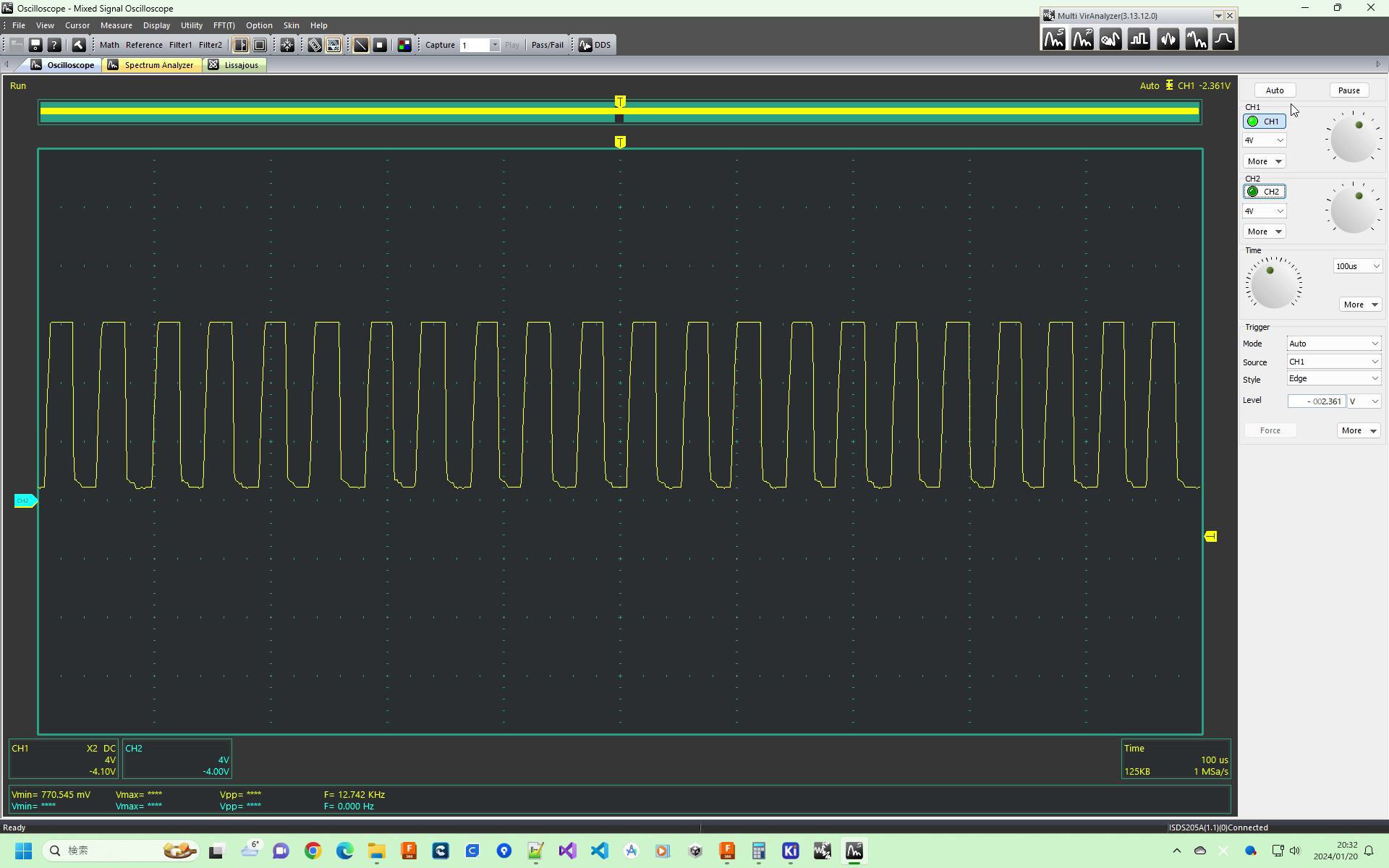

レベル変換後の波形も問題なし。


次は赤緯の方を作らないと。
