去年の夏頃、シュミットのジャンク市で手に入れたAZ-GTi用に、マニュアルコントローラを作りました。


こいつの電源は中で使っているESP32のUSBコネクタから入力していますが、別途モバイルバッテリを用意するのがめんどくさい。

AZ-GTiのコントローラ端子からは12Vが供給されていのですが、もともとコントローラとAZ-GTiとはUSBで接続するつもりだったのを、USB Host Shieldがうまく動かなくて急遽RJ12に変更したので、そのことをすっかり忘れていました。

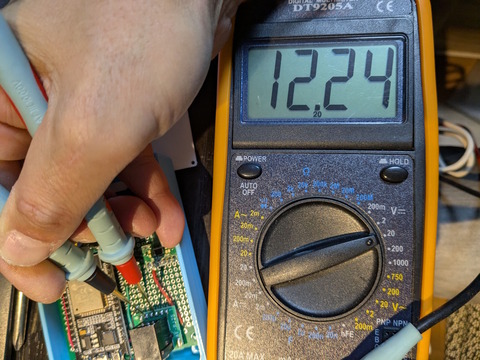

確認してみると、ちゃんとAZ-GTiから12Vが来ています。



ではこの12Vを5Vに落としてやればOK。三端子レギュレータでもいいのですが変換効率が悪いのでDCDCを使いたいところ。ですが、このスペースに入るのってあるのかな？？？



と探していたら、ありました。大きさはMicroSDカードサイズで、値段もなんと\77(2025/01/02時点)とワンコイン以下。


定格電流は1.8Aで、ESP32を動かすには十分です。

と今見つけたように書いていますが、実は12月のはじめに注文していたのが年末に到着していました。

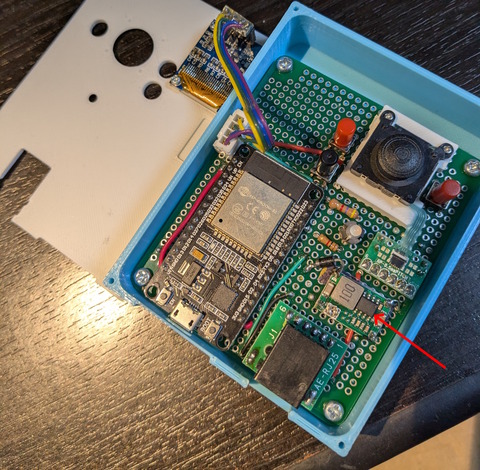

早速取り付けてみます。短辺方向のピン間隔がハーフピッチだったのでうまくユニバーサル基板に刺さりませんでしたが、逆流防止のダイオードを使って空中配線します。



出力がダイオードを経由して5Vになるように調整して完成。

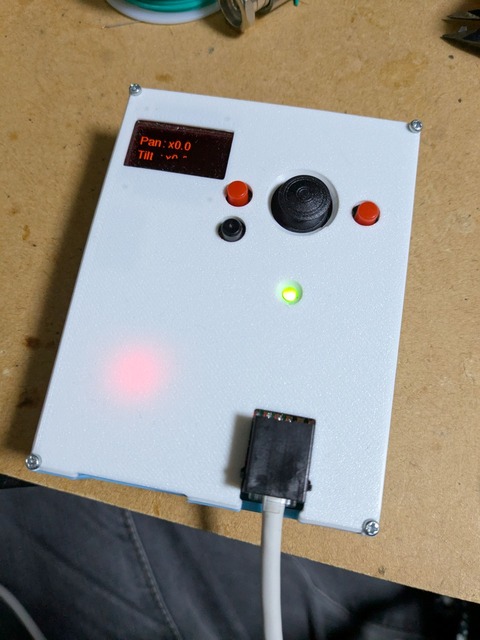

無事動きました。
