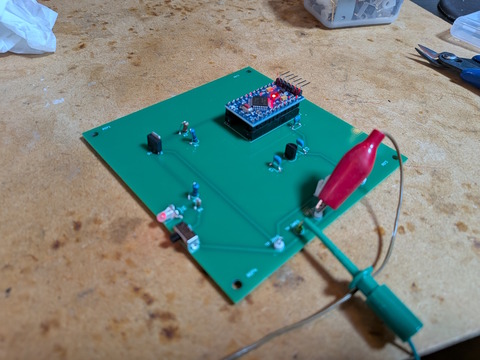

JLCPCBに注文していたもう一枚の基板も届いていて、こちらは実装完了。


4つのモバイルバッテリーを束ねる電源回路を作っていますが、挙動としては4つの内給電しているのは最も電圧の高いやつ一つだけで、ほかは給電していません。その最も電圧が高いバッテリの電圧が下がってくると、次に電圧の高いバッテリが給電しだすという動作になります。なのでその間に給電していないバッテリはスリープに入ってしまうので、これはそうならないように定期的に一瞬強制的に給電するダミー負荷回路です。

右上のArduio mini proが30秒毎に0.1秒電流を流すように制御します。けーたろさんはPICで作っていましたが、自分は使い慣れたArduinoで。やっていることは単なるLチカなので贅沢すぎますが(笑)。

こんな感じで30秒毎にLEDが緑に点灯しますが、それと同時に左に写っているMOS-FETがGNDに短絡してバッテリーから強制的に給電させます。


負荷抵抗はもう一枚の基板に載っていて各バッテリー200Ω。なので各バッテリーで0.1A流します。使うバッテリが決まったら、バッテリがスリープに入る間隔に合わせてチューニングしましょう。スイッチで選択できるようにしたほうが良かったかな？？
